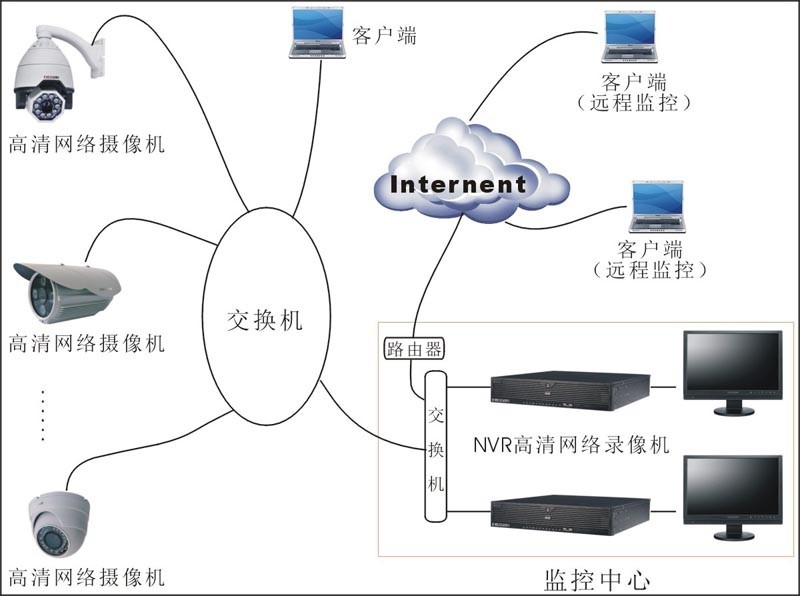

网络高清系统结构
长沙百万高清监控系统的前端由高清网络摄像机组成，通过网线将所有摄像机连接到交换机，最后汇集成一根网线进入监控中心。
在监控中心须配备一台或多台NVR高清网络录像机+监视器，也是通过网线连接到交换机。NVR就是本系统的监控主机，用于对摄像机传输过来的图像进行显示、录像、回放。
客户端电脑，不属于必须配置，它是指在监控中心以外的其他用户的电脑。
路由器也不属于必须配置，如需实现外网远程监控，才需要接路由器。
三、功能介绍：
1、监控中心功能——监控、录像、回放
在监控中心，NVR上接了监视器，在监视器上可同时显示多路图像，也可通过鼠标双击，放大显示任何一路图像。如果前端摄像机是球机，还可以通过NVR控制球机旋转、变焦。
NVR内置有硬盘，可对接入的图像进行录像，还可检索与回放历史录像资料。
2、客户端功能——远程监控、回放
在本系统中，可以配备多台客户端电脑，这些客户端电脑既可以在内网，也可以在外网，它们均可远程登录到该系统中，对所有图像进行监控，还可远程检索与回放NVR中历史录像资料。
四、系统配套要求：
1、网络环境要求：
720P的图像，主码流为2~3M，子码流为0.8~1M，共约4M，在选用交换机时，就要估算该交换机总共接了多少台摄像机，一般15个摄像机以内，用百兆交换机，超过15个则用千兆交换机。
若想实现外网流畅地远程监控，必须保证监控中心这边的上行带宽足够。每路图像需要约0.8M的上行带宽。
2、硬盘容量要求：
720P的图像，一路录像一天需要约22~33G的硬盘空间（按2~3M的码流计算），我们需要根据图像的路数以及录像保存时间的要求来计算出总共需要多少个硬盘。
|
